서스펜션 세팅의 기초, 새그(SAG)를 맞춰보자


눈이 왔다고 해서 모터사이클을 그냥 세워만 놓기엔 시간이 너무나 아깝다. 올린즈와 함께 그동안 놓치고 있었던 서스펜션에 대해 알아보고 자신의 모터사이클은 어떤지 점검해보는 것은 어떨까? 첫 번째로 서스펜션 세팅의 가장 기초라고 할 수 있는 새그(SAG)가 무엇인지, 그리고 어떻게 세팅하는지를 올린즈 코리아 관계자들의 설명을 통해 알아본다.

새그(SAG)란 무엇인가?


거창한 문장의 줄임말인 것 같지만, ‘처짐, 늘어짐’의 뜻을 지닌 영어 단어입니다. 즉 쉽게풀자면 ‘서스펜션이 중력방향으로 처지는 정도’의 의미입니다.



왜 맞춰야 할까?


서스펜션은 움직여야 하는것입니다. 그런데 제대로새그를 맞춰주지 않은 채 무작정 서스펜션을 하드하게 세팅하는 경우 갑자기 노면이 푹 꺼지는 곳에선 쇽이 제대로 늘어나지 않아 타이어가 노면에닿지 않을 수 있고, 그러면자칫 그립력을 잃을 수 있습니다.



정해진 규격의 트랙만을 달리는 모터사이클이라면 딱딱한 세팅이 맞기도하지만, 일반적인 도로를 주행하는 모터사이클이라면 딱딱한 세팅은 자칫 독이 될수 있습니다.


새그를 측정하는 방법



측정에는 라이더를 포함해 최소 3명이 필요합니다.


우선가장 먼저 서스펜션이 중력에 의해 완전히 늘어난 상태에서의길이 측정이 필요합니다. 메인스탠드나 센터잭 등을 이용해 바퀴를 들어 올려 프런트 포크가 중력에 의해 늘어난 길이를측정합니다.

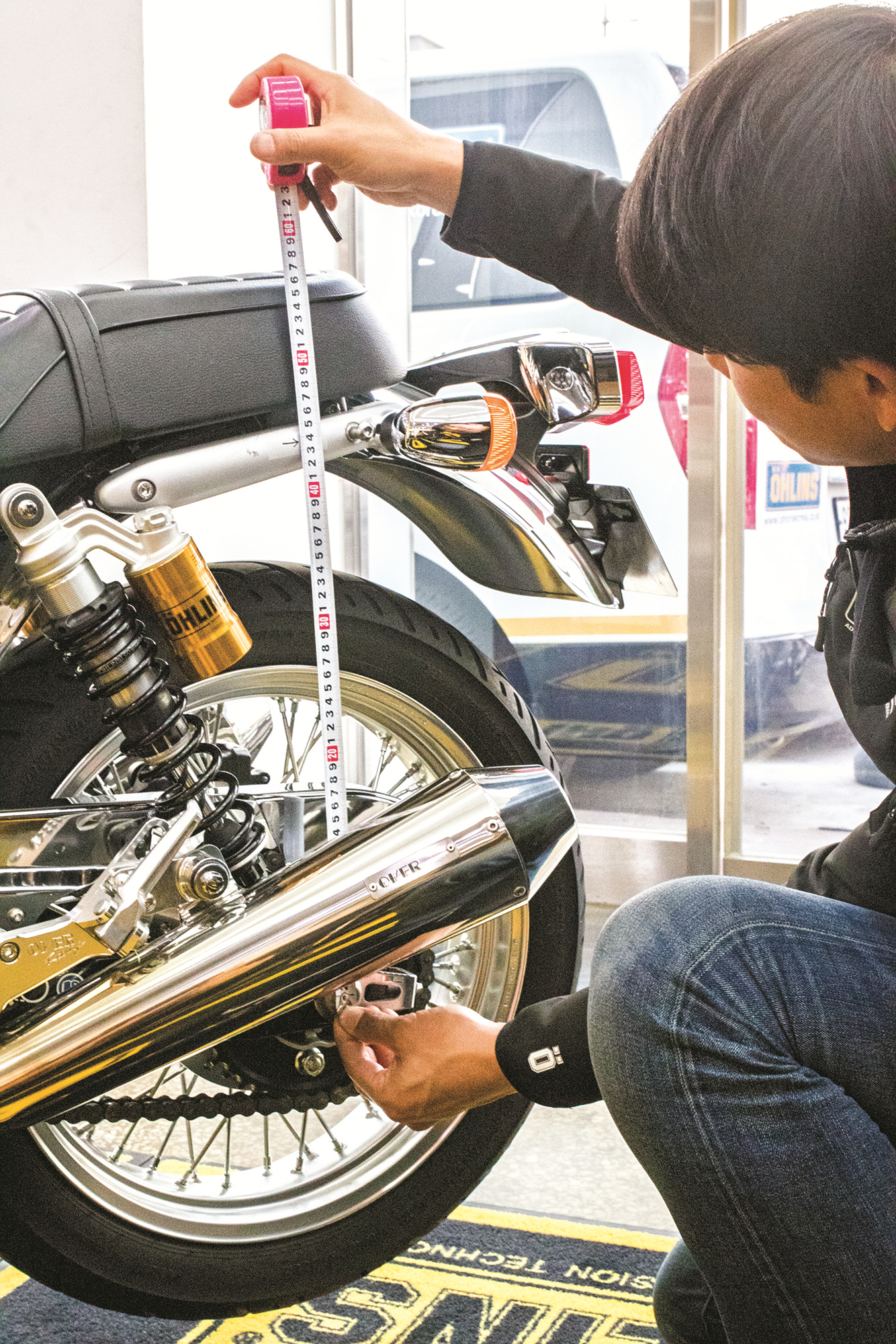

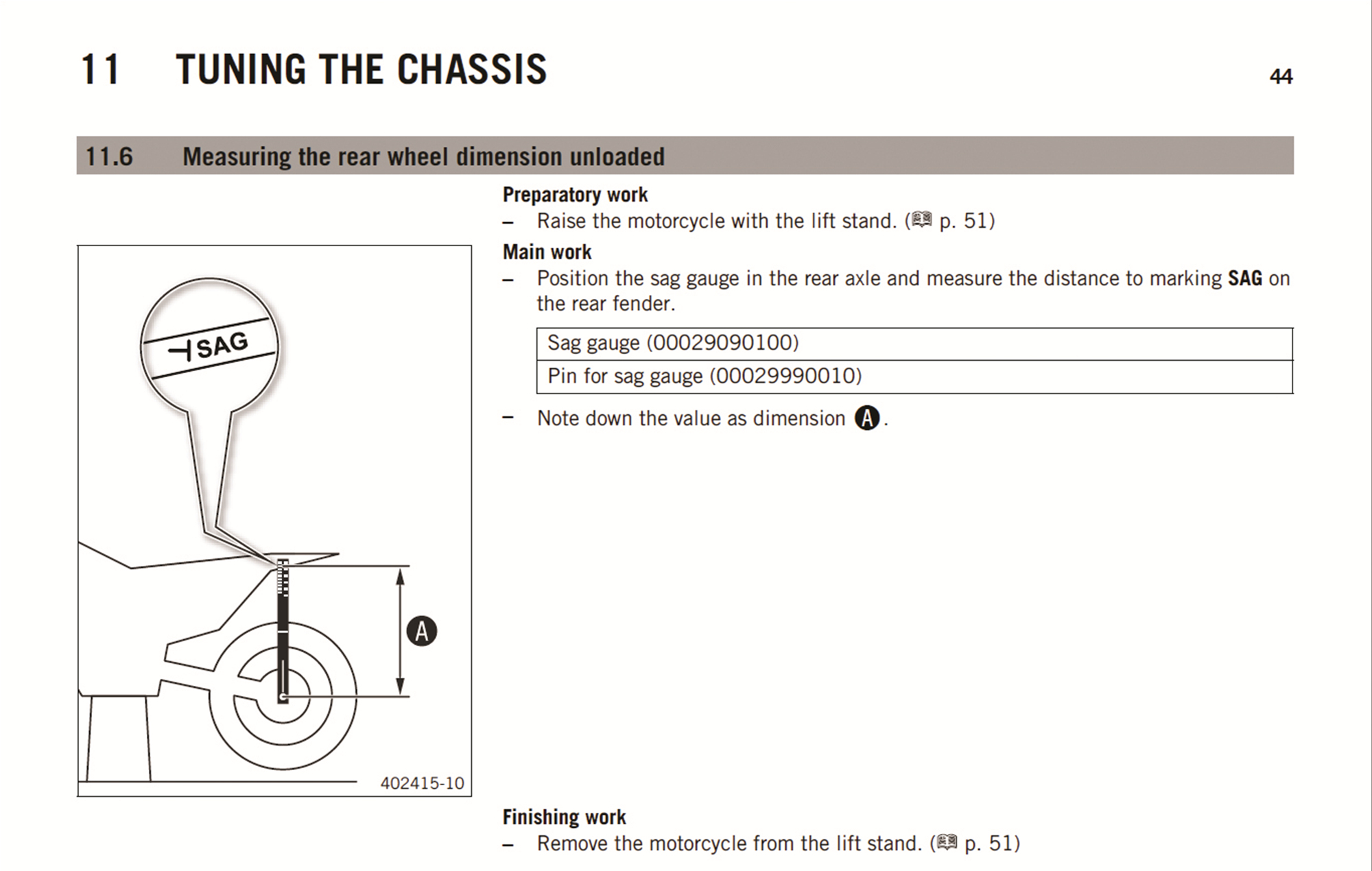

후륜의 경우 전륜과 달리 리어 휠 액슬, 즉 후륜의 축과 그 축에서 수직에위치한 차체의 어느 한 지점을 정해 측정합니다. 측정 지점은 테이프나 사인펜으로 표시하면 되고, 일부 오프로드모델의 경우 새그 측정 지점이 미리 표시돼있기도 합니다. 이 측정값을 앞은 F1, 뒤는 R1이라고 하겠습니다.



다음으로는 앞뒤 바퀴가 모두 땅에 닿은 상태에서의 측정입니다. 마찬가지로 앞뒤모두 맨처음 측정했던 지점에서의 길이를 측정합니다. 이 값은 F2(앞), R2(뒤)로 칭합니다.

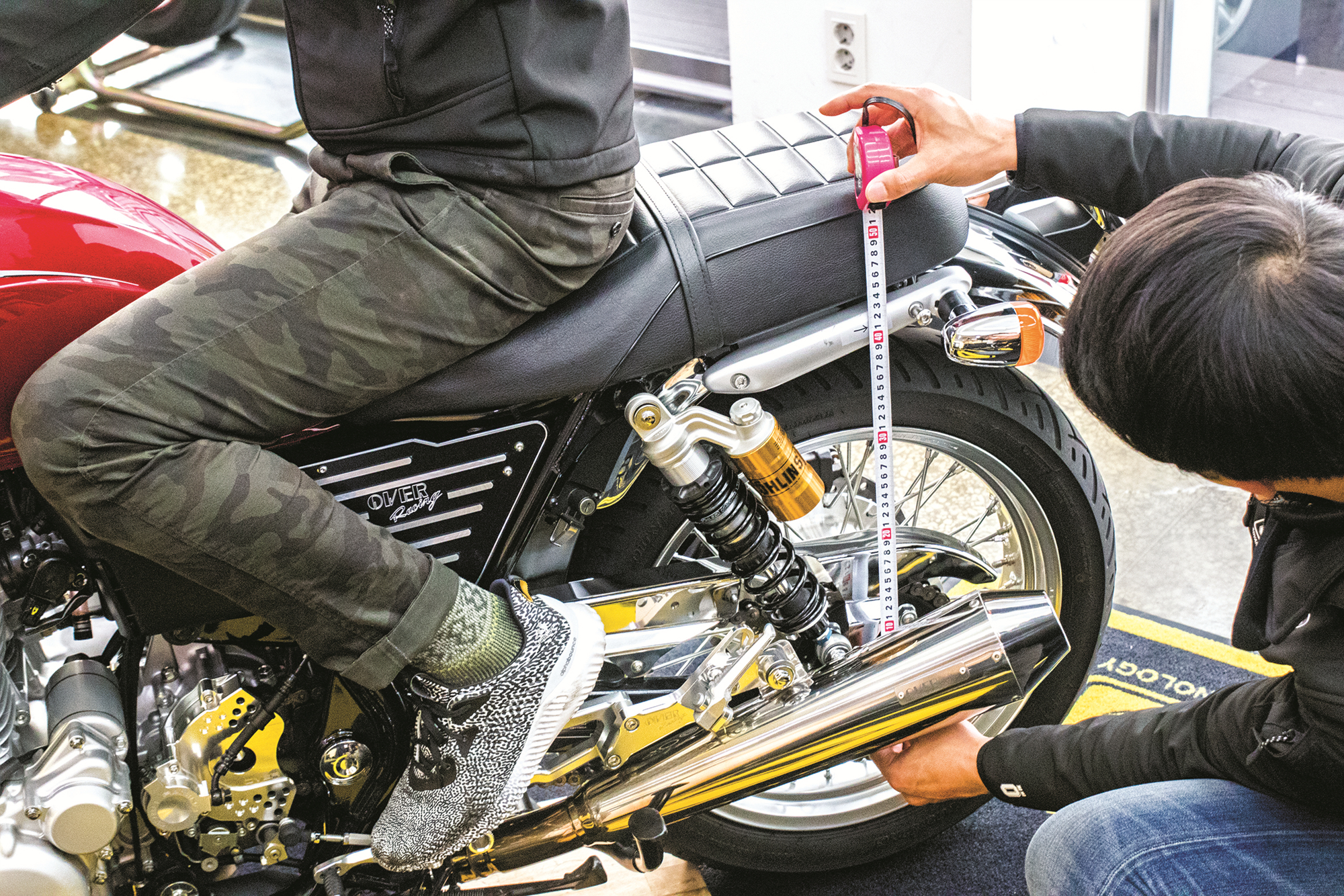

끝으로라이더가 탄 상태에서의측정입니다. 라이더가 탑승하면서스펜션이 압축되는데, 압축된 길이를 측정합니다. 역시먼저 측정한 곳과 동일한 위치에서의측정입니다. 이 값을 F3(앞), R3(뒤)로 합니다.

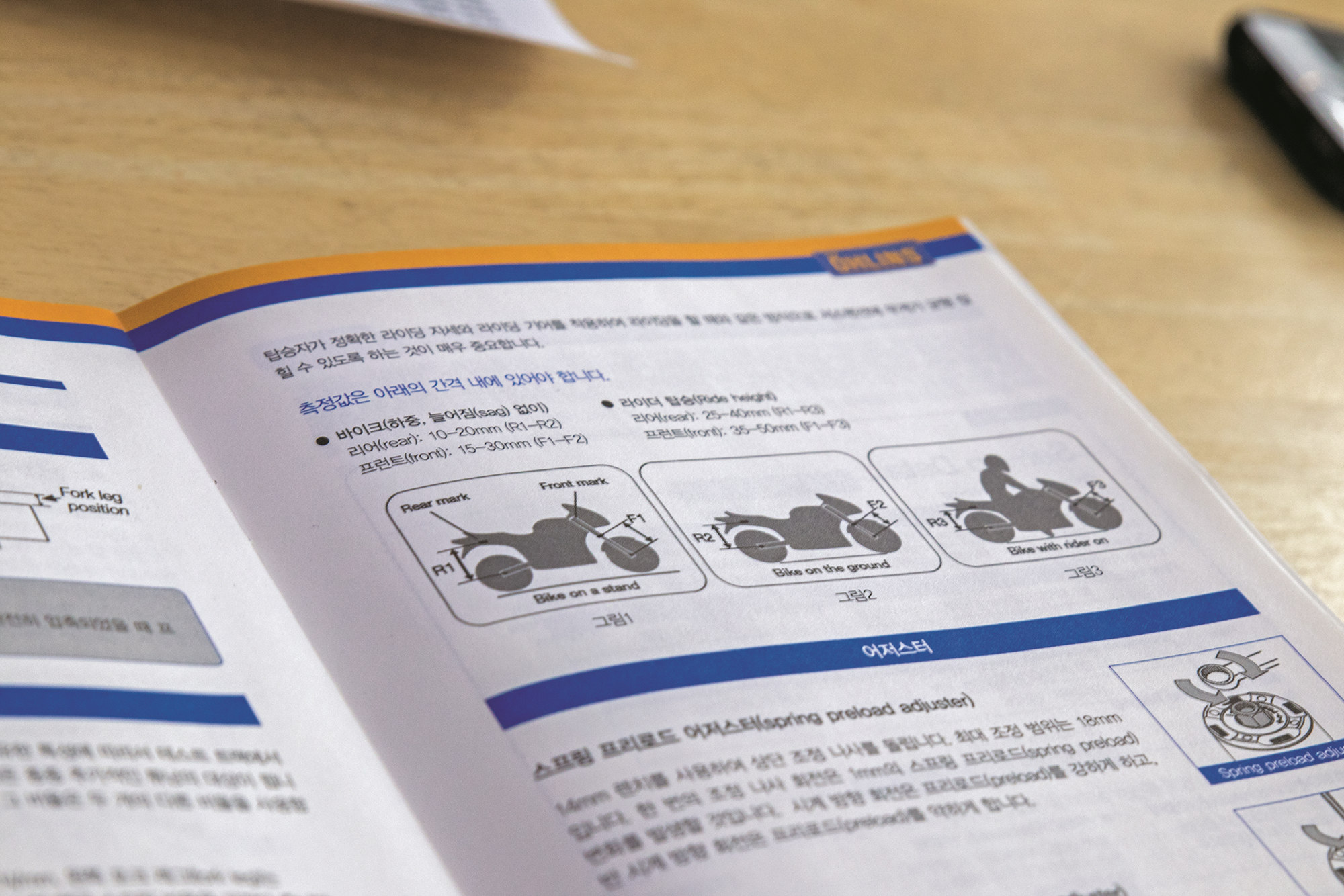

이렇게 전륜과 후륜의서스펜션의 측정값 각 3개씩을 얻었습니다. 이 측정값은 다음과 같은 범위에 있어야 합니다.



새그를 맞추는 방법?


최근 출시되는 모델들은 서스펜션의 길이를조절하는 것이 가능합니다. 이 길이조절을 통해 새그를 맞출 수 있습니다. 각각의전용 툴을 이용해 서스펜션의 길이를적정 범위 내로 조절해 줍니다.



다만 프리로드 어저스터로 새그 조절 양이 5~7mm를 넘어가는 경우라면 스프링을 교환하는 것이 낫습니다. 더 잠글수 있어서 새그를 맞출 수는 있지만, 스프링에프리로드를 걸어서 새그를맞추면 초기값이 매우 많이 올라가게되는데, 스프링 레이트가 더 높아지는 것과 비슷해 보이지만 초기 움직임이매우 단단해집니다.



따라서 5~7mm를 기준으로 그 이상프리로드를 걸어 새그를 맞춰야 한다면 더 높은 레이트의스프링으로 변경을 고려해야하고, 반대로 프리로드를 풀어서 새그를 맞추지 못하면 스프링레이트가 낮은 것으로 교환이 필요합니다.



올린즈 코리아는 제품구입 시라이더의 특성에 맞춰 스프링을 교환해서 출고합니다. 고려하는 라이더의 특성으로는 라이더의 체중이나 주행 패턴, 탠덤 여부, 액세서리등의 장착 여부 등이 있습니다.



올린즈 앱으로 간단하게


올린즈 서스펜션을 사용하는 라이더라면 어플리케이션을 활용하는 방법이 있습니다. ‘Ohlins Setup’이라는 앱은 이메일로가입 인증만 받으면 누구나 쉽게 사용할 수 있습니다.



올린즈 셋업은자신의 기종과 사용하는 제품의 사진이나오기 때문에 제품 모델명을 잘 몰라도 설정이 쉽고, 각각의 측정값에따라 새그를 맞추기 위해 어떻게 조정해야 하는지, 그리고 세팅값을 여러개 저장해 다양한 환경에 맞춰 활용할 수 있는 장점 등이 있습니다. 또한프리로드와 리바운드 세팅값또한 함께 저장할 수 있어 조금 더 적극적인 서스펜션활용이 가능합니다.



올린즈 셋업 앱은 구글 플레이스토어와 애플 앱스토어 양쪽모두에서 다운로드가 가능합니다.
